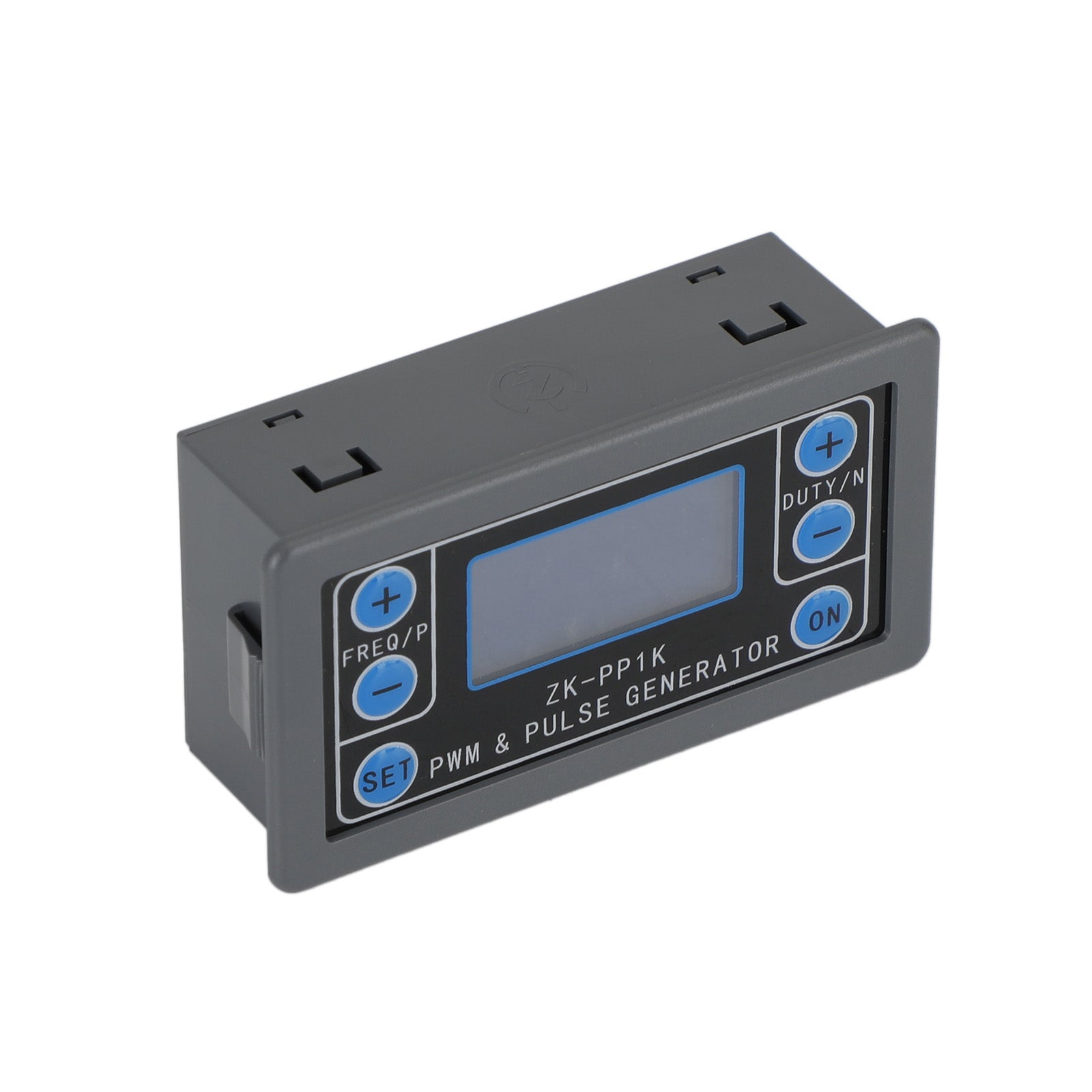

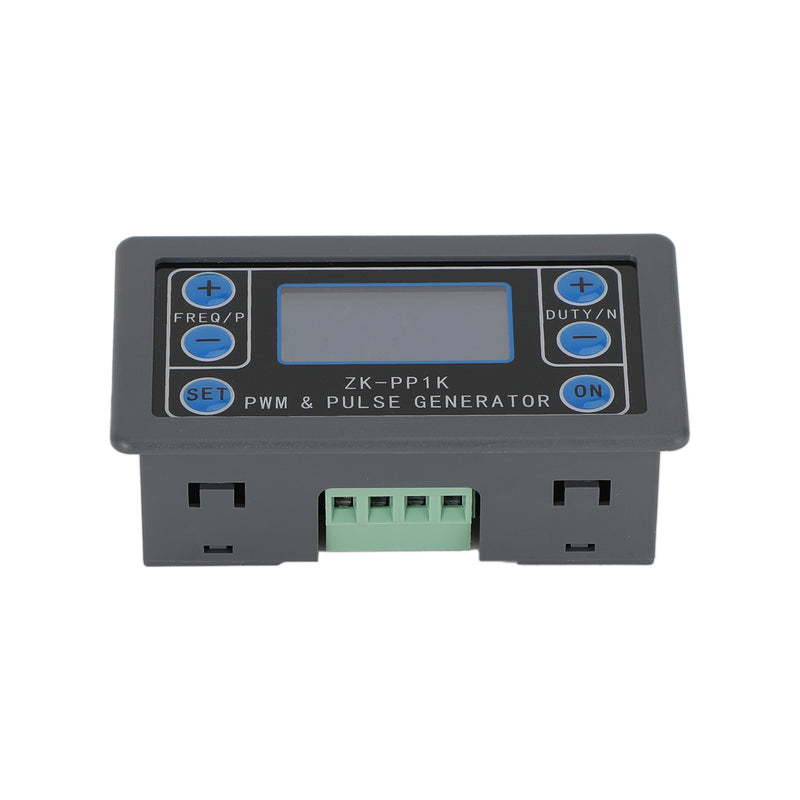

Module générateur de signaux PWM, fréquence d'impulsion réglable, cycle de service, onde carrée
Description:
Générateur de signaux PWM, générateur de signaux à onde carrée et à onde rectangulaire
Utilisé pour générer un signal d'onde rectangulaire à onde carrée, qui est fourni à un moteur à courant continu ou à un pilote de moteur pas à pas, un moteur pas à pas, un servomoteur, une pince électrique, un bras de robot
Combinez le pilote pour réaliser la gradation, la régulation de vitesse, la commande d'électrovanne, etc. Cependant, il n'est pas possible de piloter directement des charges telles que des lumières électriques, des moteurs et des électrovannes.
Caractéristiques:
Deux modes peuvent être sélectionnés :
Mode PWM : fréquence (continue), rapport cyclique. Notez que le nombre d'impulsions ne peut pas être défini dans ce mode, et l'impulsion est toujours émise.
Mode PULSE - durée d'impulsion positive, durée d'impulsion négative, temps de démarrage différé et nombre d'impulsions réglable.
Avec le bouton marche-arrêt, un interrupteur externe peut également être utilisé pour contrôler le signal de sortie ON/OFF.

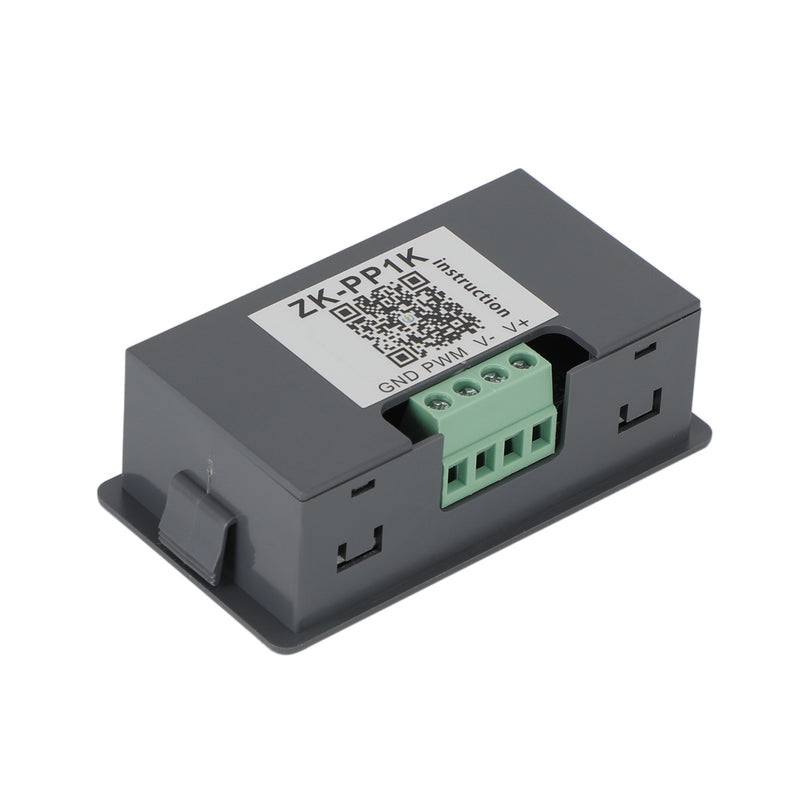

Entrée de tension large 3,3-30 V, avec protection anti-retour, câblage de borne de 5,08 mm
Détails:
État : 100 % neuf
Tension de fonctionnement : 3,3~30 V, avec protection anti-retour
Gamme de fréquences : 1 Hz ~ 150 kHz, précision d'environ 1,5 %
Plage de cycle de service : 0-100 %, pas de 1 %
Nombre d'impulsions : 1-9999, ou infini (l'affichage « ---- » signifie l'infini)
Délai de sortie : 0,000 s à 9 999 s, le minimum peut être réglé à 1 ms
Longueur d'impulsion positive et négative : 0,000 s à 9 999 s, le minimum peut être réglé à 1 ms
Capacité de charge du signal : moins de 30 mA
Amplitude du signal de sortie : l'amplitude est égale à la tension d'alimentation

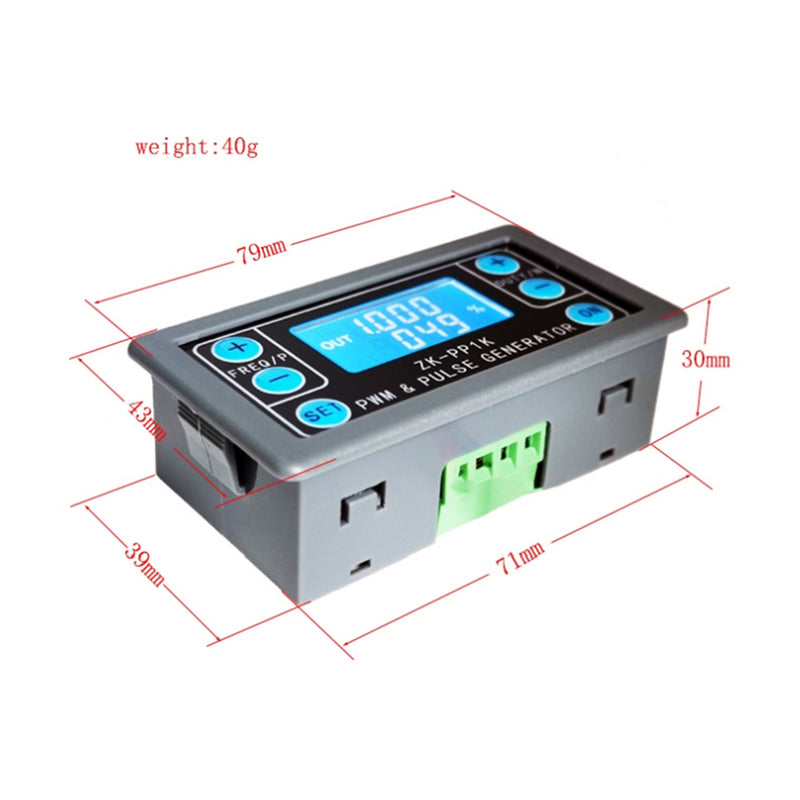

Taille du produit : 79*43*30mm/3,1*1,7*1,2 pouces
Note:
1. Veuillez prévoir une différence de 1 à 3 mm en raison de la mesure manuelle.
2. La couleur de l'article affichée sur les photos peut être légèrement différente sur l'écran de votre ordinateur, car les écrans ne sont pas calibrés de la même manière.
Emballage inclus:
1 x Générateur de signal PWM numérique Fréquence d'impulsion
