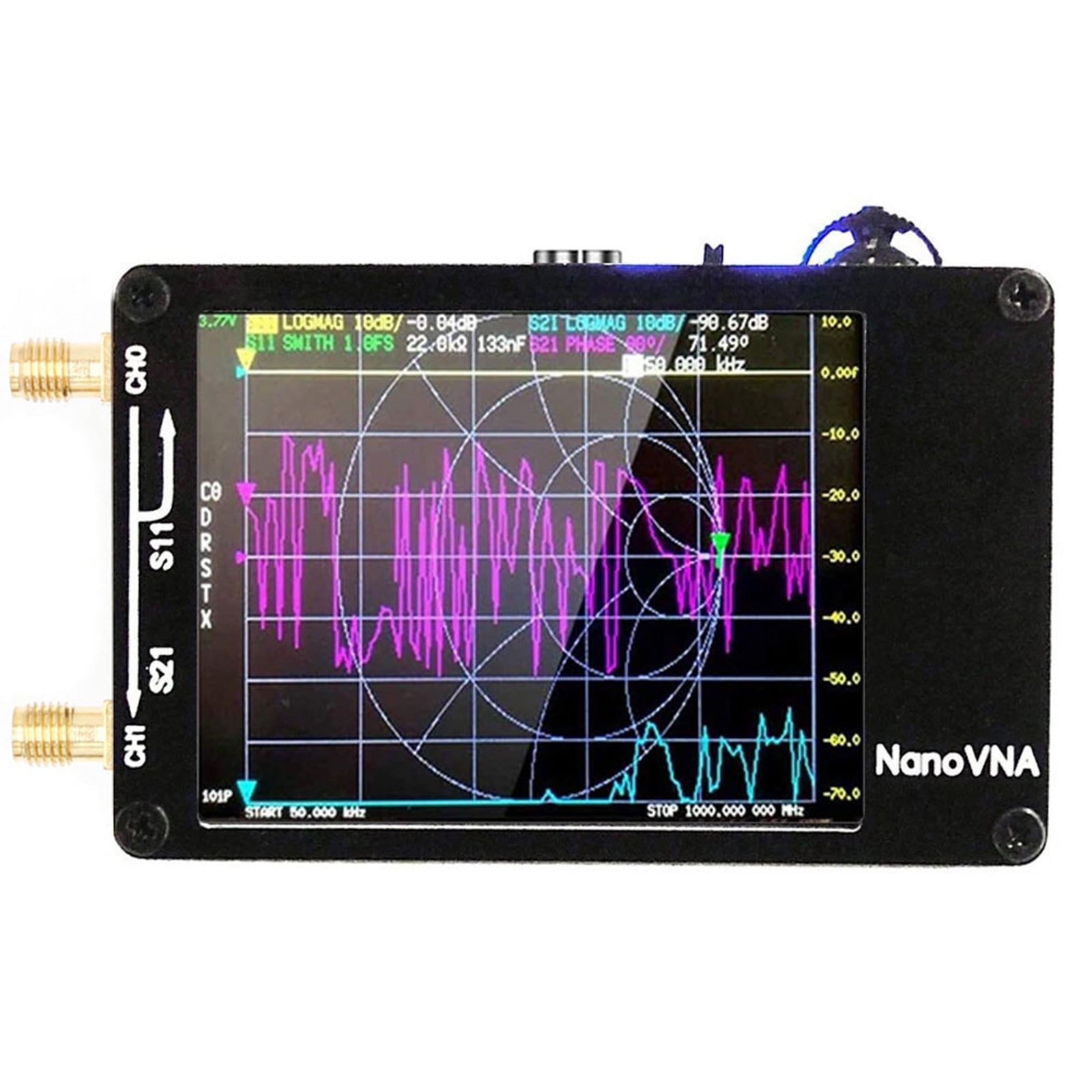

Analyseur d'antenne réseau vectoriel NanoVNA-H MF HF VHF UHF avec emplacement pour carte SD
Fonctionnalité:
1 : Prise en charge de la fonction d'analyse du domaine temporel (TDR).
2 : L'utilisation de la batterie peut être affichée sur l'interface.
3 : Prise en charge de la ligne typec-typec, plus pratique pour se connecter aux téléphones mobiles, prise en charge de la plupart des téléphones Android avec le même écran
Affichage (non compatible avec l'iPhone). Résout les problèmes d'écran trop petit, de luminosité insuffisante, etc.
4 : Modification de l'emballage extérieur, du carton estampé à chaud et de la protection intérieure en plastique. Réduction des problèmes liés aux chocs du transport et autres processus.
5 : Ajoutez une carte MicroSD pour enregistrer les données de test, modifiez les noms de port en Port1 et Port2.
6 : MicroSD prend en charge jusqu'à 32 Go et ne prend en charge que le mode SPI.
7 : D'autres détails ont été améliorés, bruit d'alimentation plus faible, moins de bruit lors de l'utilisation d'harmoniques.
Détails:
État : 100 % neuf
PCB : 54 x 85,5 x 11 mm / 2,1 x 3,4 x 0,4 pouces (sans la taille des connecteurs, des commutateurs)
Fréquence de mesure : 50 kHz -1,5 GHz
Sortie RF : -13 dBm (maximum -9 dBm)
Précision de fréquence : ��?ppm
Plage de mesure : 70 dB (50 kHz-300 MHz), 50 dB (300 MHz-900 MHz), 40 dB (900 MHz-1 500 MHz)
Port SWR : Écran : TFT 2,8 pouces (320 x 240)
Interface USB : USB Type-C ; Mode de communication : CDC (série)
Alimentation : USB 5 V 120 mA, électricité intégrée 400 mAh, courant de charge maximal 1 A, peut être utilisé en continu pendant plus de 4 heures
Nombre de points d'étalonnage : 101 (fixe)
Nombre de points de numérisation : 101 (fixe)
Suivi d'affichage : 4, Marquage : 4, Enregistrer les paramètres : 5
Mesure des paramètres S, du rapport d'onde stationnaire de tension, de la phase, du retard, du diagramme de Smith et autres
Note:
1. Veuillez prévoir une différence de 1 à 3 mm en raison de la mesure manuelle.
2. La couleur peut être légèrement différente du produit réel en raison de l'affichage des couleurs des différents moniteurs.
Emballage inclus:
1X NanoVNA Host (écran tactile de 2,8 pouces et batterie de 400 mAh inclus)
Câble RF RG174 mâle vers SMA mâle 20 cm
Connecteur 2X SMA femelle vers femelle
1X Kit d'étalonnage simple SMA COURT
1X Kit d'étalonnage simple SMA OUVERT
1X Kit d'étalonnage simple SMA CHARGE
1 câble de données USB Type-C
1X Ligne Type-c vers Type-c
1X stylet tactile
