Fonction:
1 : Fonction de mesure des paramètres électriques (tension, courant, puissance active, énergie)
2 : Fonction d'alarme de tension (seuil d'alarme de surtension, rétroéclairage et tension clignotante pour déclencher l'alarme).
3 : La fonction de réinitialisation de la touche d'énergie.
4 : Stocker les données lorsque l'appareil est hors tension.
5 : Grand écran LCD (affichage simultané de la tension, du courant, de la puissance active et de l'énergie)
6 : Fonction rétroéclairage.
Caractéristiques:
Plage de mesure de tension : DC 6,5 ~ 100 V
Plage de mesure du courant : CC 0 ~ 100 A (puissance maximale 10 kW)
Plage de mesure KWH : 0 ~ 9999 kWh
La mesure des kWh est non volatile en cas de coupure de courant. Elle peut être remise à zéro via le bouton de réinitialisation.
Température de fonctionnement : -10 oC ~ 65 oC
Humidité de fonctionnement : 10 à 85 % HR
Vous pouvez activer/désactiver le rétroéclairage bleu manuellement.
Format d'affichage :
Pouvoir:
dans les 1 kW, le format d'affichage est de 0,0 à 999,9 W ;
1 kW et plus, le format d'affichage est de 1 000 à 9 999 W.
Énergie:
Dans les 10 kWh, le format d'affichage est de 0 à 9 999 Wh ;
10 kWh et plus, le format d'affichage est 10~9999 kWh.
tension:
Format d'affichage : 6,50~99,99 V
Actuel:
Format d'affichage : 0,00~99,99
À propos du paramètre :
1. Contrôle du rétroéclairage
1. Contrôle du rétroéclairage
Appuyez brièvement sur la touche pour allumer ou éteindre le rétroéclairage, le rétroéclairage a une fonction de mémoire, il peut stocker l'état allumé ou éteint lors de la mise hors tension.
2. Réinitialiser l'énergie
Étape 1 : Appuyez longuement sur la touche jusqu'à ce que la zone d'affichage de l'alimentation affiche « CLr » ?, puis relâchez la touche.
Étape 2 : À ce moment, l'énergie clignote pour indiquer qu'il s'agit de l'état de réinitialisation de l'énergie. Si vous appuyez à nouveau brièvement sur la touche, la valeur de l'énergie est effacée et vous quittez l'état de réinitialisation clignotant.
Étape 3 : Si aucune opération n'est effectuée dans les 5 secondes, cela signifie que la valeur énergétique n'est pas effacée et que l'état de réinitialisation sera quitté.
3.Définir le seuil d'alarme de tension
Étape 1 : Appuyez longuement sur la touche jusqu'à ce que la zone d'affichage de l'alimentation affiche « SET » ?, puis relâchez la touche.
Étape 2 : Après avoir entré cet état, la zone de tension affiche la valeur d'alarme de haute tension actuelle, la zone de courant affiche la valeur d'alarme de basse tension actuelle et le dernier chiffre commence à clignoter, vous pouvez ensuite appuyer brièvement sur plus 1, lorsqu'il n'y a aucune opération pendant plus de 3 secondes, il changera automatiquement la position du chiffre, de la valeur d'alarme de haute tension à la valeur d'alarme de basse tension, il y a un total de six chiffres, la plage du seuil d'alarme de tension est de 6,5 à 9,9 V ;
Étape 3 : Une fois le réglage terminé, appuyez longuement sur la touche jusqu'à ce que l'écran affiche « PASS », ce qui signifie que le réglage a réussi et que vous quitterez automatiquement l'état de réglage.
4. Choisissez la plage de mesure (si vous avez un shunt de courant 100A/50A, la plage de test de courant du compteur peut être commutée entre 50A et 100A.)
Étape 1 : Appuyez longuement sur la touche jusqu'à ce que la zone d'alimentation affiche « Curr » ?, puis relâchez la touche
Étape 2 : À ce moment, l'affichage de la zone actuelle ��?00A��? appuyez brièvement sur la touche pour basculer entre ��?00A���� et ��?0A��? pour indiquer que la plage du shunt externe est de 100A/75mV ou 50A/75mV, veuillez noter que ce compteur ne peut utiliser que ces deux shunts de spécification.
Étape 3 : Appuyez longuement sur la touche pour quitter l'état de réglage ou après aucune opération dans les 3 secondes, elle sera automatiquement enregistrée et quittera l'état de réglage.
Note:
1. Veuillez prévoir une différence de 1 à 3 mm en raison de la mesure manuelle.
2. Ce module convient à l'intérieur, veuillez ne pas l'utiliser à l'extérieur.
3. La charge appliquée ne doit pas dépasser la tension et le courant nominaux.
4. L'ordre de câblage peut être erroné.
Emballage inclus:

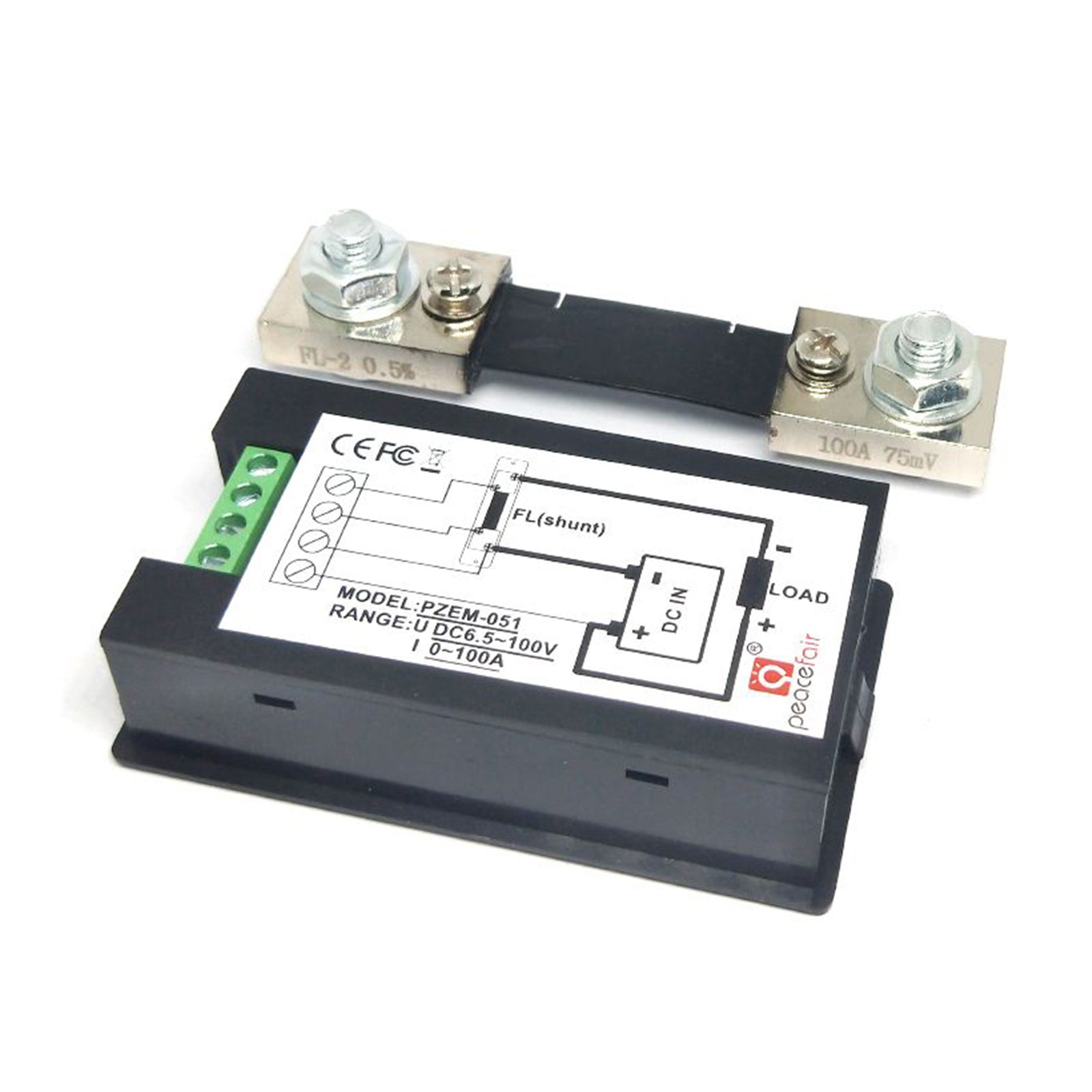

1 x wattmètre CC à écran LCD 100 A (shunt inclus)
Garantie:
Période de garantie : 1 an
Retours et remboursements : Les clients peuvent retourner les marchandises dans les 60 jours suivant la réception et traiter un remboursement rapide dans un délai d'un jour
Assistance 24h/24 : vous fournir une assistance après-vente rapide
?
