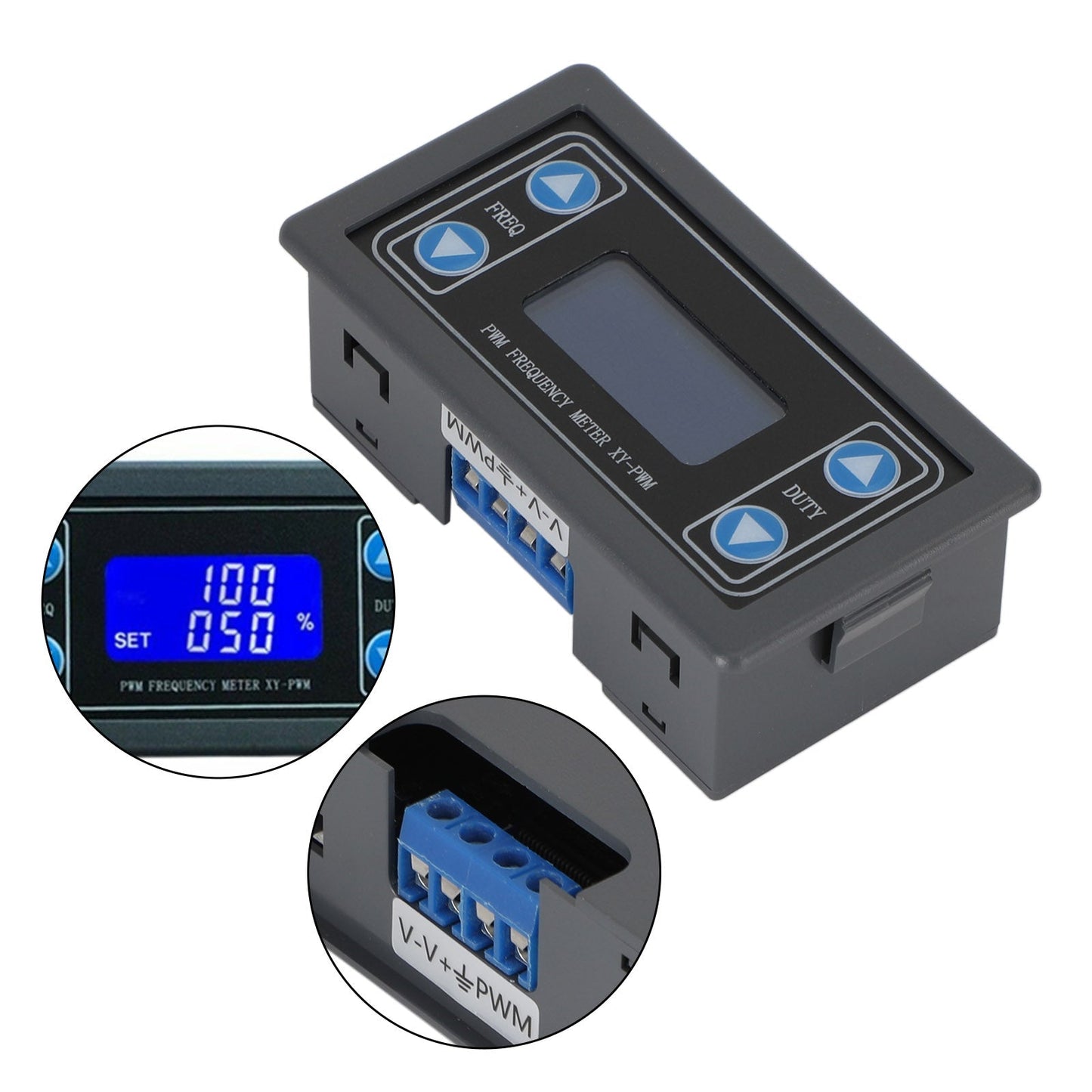

Módulo generador de señales PWM ajustable, frecuencia de pulso, ciclo de trabajo, onda cuadrada GL
Aspectos destacados del módulo:
1. Frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar en la frecuencia y el ciclo de trabajo;
2. Amplio rango de frecuencia, alta precisión;
3. Comunicación serial, nivel TTL
Primero, la descripción del módulo
Salida PWM, puede configurar la frecuencia, ciclo de trabajo;
La frecuencia se divide en cuatro rangos, conmutación automática:
1. XXX (sin punto decimal): la unidad más pequeña es 1 Hz, el rango de valores de 1 Hz ~ 999 Hz;
2. X.XX (punto decimal en la centena) la unidad más pequeña es 0,01 Khz, el rango de 1,00 Khz ~ 9,99 Khz;
3. XX.X (punto decimal en diez): la unidad más pequeña es 0,1 kHz; rango de valores de 10,0 kHz a 99,9 kHz
4. XXX (punto decimal en decenas y centenas): la unidad más pequeña es 1 kHz; rango de valores 1 kHz ~ 150 kHz
Visualización de frecuencia: 100 indica salida PWM pulso de 100 Hz;
1.01 indica salida PWM de 1,01 K pulsos;
54.1 indica que la salida PWM tiene un pulso de 54,1 kHz;
1.2.4 indica que la salida PWM es un pulso de 124 kHz;
Rango de ciclo de trabajo: 0 ~ 100%;
Todos los parámetros configurados se guardan automáticamente al apagarse.
En segundo lugar, la configuración de los parámetros
El módulo tiene cuatro teclas independientes, que se utilizan para configurar la frecuencia y el ciclo de trabajo, admite toque (aumentar o disminuir una unidad) y pulsación prolongada (aumento o disminución rápida), configura los parámetros, guarda automáticamente, apaga y no se pierde.
En tercer lugar, el ámbito de aplicación:
1. Se utiliza como generador de señales de onda cuadrada, genera señales de onda cuadrada para desarrollo y uso experimental;
2. Se utiliza para generar una señal de onda cuadrada que controla el controlador del motor;
3. generar pulso ajustable para uso de MCU;
4. generar pulso ajustable, controlar el circuito relevante (velocidad de atenuación PWM y otras aplicaciones).
5, control en serie (comunicación de nivel TTL de un solo chip)
Estándar de comunicación:
9600 bps Bits de datos: 8
Bit de parada: 1
Dígito de control: ninguno
Control de flujo: ninguno
1, configure la frecuencia del PWM
"F101": Establezca la frecuencia en 101 HZ (001 a 999)
"F1.05": establece la frecuencia de 1,05 KHZ (1,00 ~ 9,99)
"F10.5": Establezca la frecuencia en 10,5 KHZ (10,0 ~ 99,9)
"F1.0.5": establece la frecuencia de 105 KHZ (1.0.0 ~ 1.5.0)
2, configure el ciclo de trabajo PWM
"DXXX": establece el ciclo de trabajo PWM en XXX; (001 ~ 100)
Por ejemplo, D050, configure el ciclo de trabajo PWM en el 50 %.
3, lea los parámetros establecidos
Envía una cadena de "lectura" para leer los parámetros establecidos.
El conjunto devuelto correctamente: ABAJO;
La configuración no pudo devolver: FALL.
Detalles específicos:
Condición: 100% nuevo
Voltaje de trabajo: 3,3 ~ 30 V
Rango de frecuencia: 1 Hz ~ 150 KHz
Precisión de frecuencia: La precisión en cada rango es de aproximadamente el 2%.
Capacidad de carga de señal: La corriente de salida puede ser de aproximadamente 5 ~ 30 mA.
Amplitud de salida: amplitud PWM igual a la tensión de alimentación
Temperatura ambiente: -20 ~ +70 ��?
Tamaño: 78,4 x 42,6 x 25,7 mm/3,1 x 1,7 x 1,0 pulgadas
Nota:
1. Permita una diferencia de 1-3 mm debido a la medición manual.
2. El color del elemento que se muestra en las fotos puede verse ligeramente diferente en el monitor de su computadora, ya que los monitores no están calibrados del mismo modo.
El paquete incluye:
1 módulo ajustable de ciclo de trabajo de frecuencia de pulso PWM
Garantía:
Periodo de garantía: 1 año
Devoluciones y reembolsos: Los clientes pueden devolver los productos dentro de los 60 días posteriores a la recepción y procesar un reembolso rápido en un día.
Soporte las 24 horas: Le brindamos soporte posventa oportuno.
