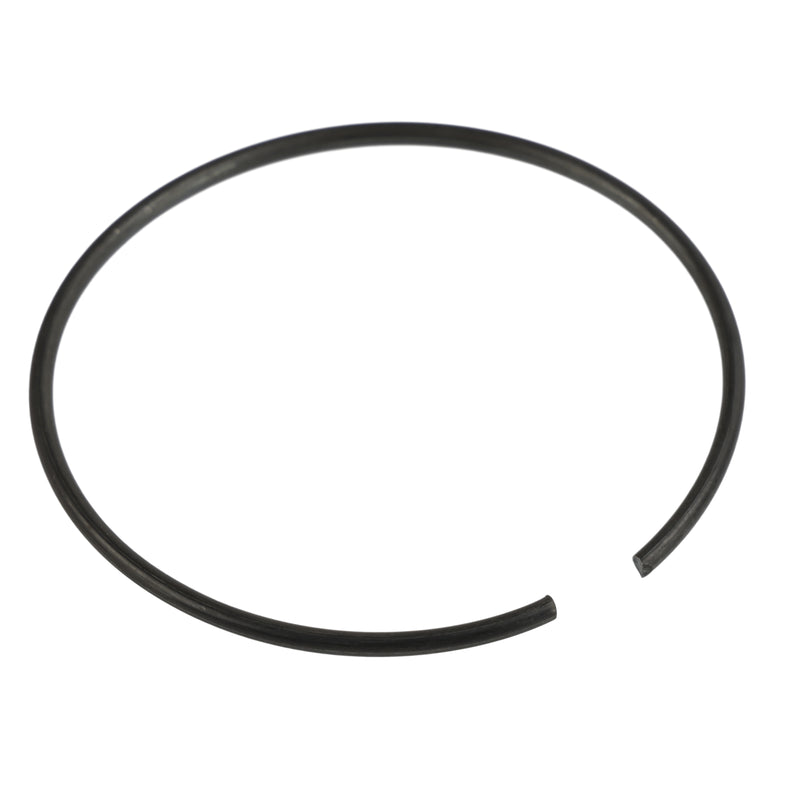

Kit de reconstrucción de cilindro para partidor de troncos hidráulico de 4,0" de diámetro x 1,75" de varilla

Kit de reconstrucción de cilindro para partidor de troncos hidráulico de 4,0" de diámetro x 1,75" de varilla

Característica:
1: Hecho de material de alta calidad, duradero y práctico de usar.
2: Alto rendimiento, larga vida útil.
3: Fácil instalación y extracción.
4: Se recomienda encarecidamente la instalación profesional. No se incluyen instrucciones de instalación.
5: Diseñado y fabricado según especificaciones exigentes que cumplen o superan el rendimiento del OEM.

Detalles específicos:
Condición: 100% nuevo
Material: Caucho Plástico
Tipo: Kit de sello de cilindro
Tamaño del sello: 4,0" de diámetro x 1,75"
Tipo de ajuste: Reemplazo directo
1. Diámetro interior del tubo del cilindro (DI) 4,0" x diámetro exterior de la varilla (DE) 1,75". Tenga en cuenta que el tamaño del diámetro exterior de la cabeza de la varilla del cilindro no es el tamaño de la varilla.

2. Use anillos.
Anillo de desgaste del pistón: 101,6 mm (diámetro exterior 4") x 95,25 mm (diámetro interior 3,75") x 9,53 mm (0,375" de ancho), nailon
Anillo de desgaste de la varilla: 44,5 mm (diámetro interior 1,752") x 50,8 mm (diámetro exterior 2") x 9,53 mm (0,375" de ancho), nailon

3. Sellos de pistón
1 anillo cuadrado y 1 junta tórica. Pistón: Anillo cuadrado: D101,6 mm x 91,6 mm x 3,28 mm; Junta tórica (instalada debajo del anillo cuadrado): 91,0 mm x 2,65 mm. CPU + NBR

4. Junta tórica de la varilla (elemento 13): 44,5 mm x 54 mm x 5 mm, CPU. Incluye junta tórica en el interior.

5. Anillo antipolvo de varilla (artículo 12): 44,5 mm x 54 mm 5,5 mm/7,3 mm, TPU
A continuación se muestra la especificación del cilindro de vástago de 4,0" x 1,75" fabricado por OEM para este kit de sello:
Retraído (de centro a centro entre el orificio de la montaña de la varilla y el orificio de la horquilla: 32,4��?
Extendido (de centro a centro igual que arriba): 56,4��?
Carrera: 24��0,05��?
Dimensión desde el centro del orificio de la horquilla hasta la cara posterior del cilindro: 2,95��?
Dimensión desde el centro del orificio del extremo de la varilla hasta la cara frontal de la varilla: 1,06��?
Dimensión desde el centro del orificio del extremo de la varilla hasta la cara frontal del cilindro: 1,18��?
Puertos: 1/2" NPT
Dimensión de puerto a puerto: 25,4��?
Varilla: varilla de 1,75"
Orificio de montaña del extremo de la varilla: 0,55��?
Hoyo de Clevis Mountain: 1,16��?
Dimensión entre horquilla de montaña a horquilla: 0,87��?
Grosor de cada horquilla de montaña: 0,375��?
Longitud de cada horquilla de montaje: 4,125��?

Nota:
1. Permita una diferencia de 1-3 mm debido a la medición manual.
2. Tenga en cuenta que esta pieza no es original, es una pieza de recambio.
3. Antes de comprar, confirme si es adecuado para sus necesidades.

El paquete incluye:
1 X Kit de sello de cilindro
